English
Italiano
français
Australia
한국어
日本語
Português
简体中文
繁體中文
Testzwecke
Testinhalt
zusammenfassen
1Testzwecke
Testen Sie die konventionelle Fähigkeit von OMG EV-Kabeln
2Testobjekt
OMG EV-Kabel
3Testinhalt
Zugfestigkeit und Dehnung stellen die maximal zulässige Zugkraft des Prüflings dar. Oben ist der Vergleich zwischen dem Test vor (links) und nach dem Test (rechts) Die Dehnung beträgt fast das 1,5-fache des Originals.
02 Reißfestigkeit
Die Reißfestigkeit bezieht sich auf die Reißfestigkeit an der Spitze bei Rissen, die je nach Bedienung des Testers 20 N/mm² (ca. zwei Kilogramm pro Quadratmillimeter) beträgt.
03 Thermische Verformung 150℃*1H
Die thermische Verformung besteht darin, das Kabel 1 Stunde lang in eine Umgebung von 150°C zu legen und die Tiefe der Eindrückung zu beobachten.Die Eindrückung ist nicht gebrochen und die Eindrückrate beträgt weniger als 50%.
04 Thermoschock 150℃* 1H
Thermoschock bezieht sich auf das schnelle Erhitzen oder Abkühlen eines Objekts, um in kurzer Zeit einen großen Wärmeaustausch zu bewirken. Bei starken Temperaturänderungen erzeugt das Objekt eine Thermoschockbelastung, man erkennt, dass sich das Kabel nach dem Test nicht verändert hat (unten).
05 Durchgangswiderstand
Der Durchgangswiderstand wird auch als Durchgangswiderstand oder volumenspezifischer Widerstand bezeichnet
06 Spannungsfestigkeit
Die maximale Spannungsfestigkeit, der das OMG-Kabel standhalten kann, 6KV/15min
07 Thermische Verlängerung: 200℃*15min
Die Dehnungsrate des Kabels nach dem Erhitzen (unter Zug) untersucht hauptsächlich den Vernetzungsgrad von Polyethylen: Je höher der Vernetzungsgrad, desto geringer die thermische Dehnung. Die spezifische Erweiterung ist aus der obigen Abbildung ersichtlich.
08 Verbrennung
Flamme verbrennt das Kabel und die offene Flamme erlischt sofort
09 150℃*4 Stunden hohe Temperatur
Unter der Bedingung von 150℃*4 Stunden beträgt das Hubgewicht 600 g, es ist nur eine dünne Vertiefung zu sehen und das Kabel ist nicht gebrochen und das Vertiefungsverhältnis beträgt weniger als 50%.
10 Thermische Schrumpfung: 150℃*15min
Die thermische Schrumpfung stellt die Volumenänderung eines thermoplastischen Materials aufgrund seiner inhärenten thermischen Ausdehnungsrate dar. Im oberen Bild (vor dem Test) und im unteren Bild (nach dem Test) gibt es keine signifikante Änderung.
11 Niedertemperaturwicklung: -40℃*4H
Niedertemperaturwicklung: Beurteilen und bestimmen Sie die Leistung von Rundkabeln oder runden isolierten Adern bei niedrigen Temperaturen. Die äußere Hülle wurde nicht gespalten, und obwohl die Temperatur sehr niedrig war, war sie immer noch sehr zäh.

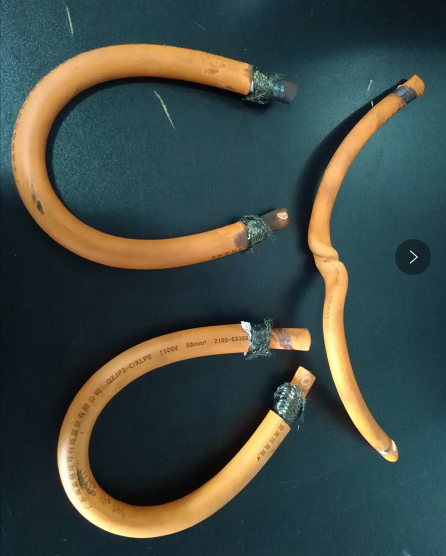

12 Langzeitalterung: 150℃*3000H
3000 Stunden bei 150 Grad Celsius gelagert, ist die Langzeitalterung nur die Verformung der Außenhülle, und es gibt keine Risse.
13 Kurzzeitalterung 175℃*240H
240 Stunden bei 175°C, kurzzeitig hohe Temperatur, keine Veränderung des Kabels
14 Thermische Überlastung: 200℃*6H
In einer Umgebung von 200°C wurde das Kabel 6 Stunden lang überlastet, aus der Abbildung unten (nach dem Test) ist ersichtlich, dass sich das Kabel nicht verändert hat.
4Zusammenfassen
Durch die obigen Tests kann das OMG-Kabel seinen ursprünglichen Zustand in verschiedenen Umgebungen weitestgehend beibehalten, und die Kabelnutzungskapazität hat sich nicht wesentlich geändert, so dass das Kabel der Verwendung verschiedener Umgebungen standhält.
